Arrivederci, распиаренные разъемы Techno!
Добро пожаловать, Weichat!*
Андрей Сапрыкин,
руководитель инженерного отдела ООО «Лед-Компонентс»
«В России без наших лучших разъемов в мире IP67 от Techno будете изолентой провода скручивать!» – так на происходящие в мире события отреагировал крупнейший поставщик разъемов Techno из прибалтийской страны.
В статье мы коснемся проблемы разъемов со степенью защиты от пыли и воды IP67, так как это понятный и очень больной вопрос для любого изготовителя – от небольшого производства в гараже до крупнейшего предприятия с несколькими заводами.
Какие разъемы IP67 пришли на российский рынок на замену TECHNO?
Гауди уходит, значит так надо!
Разъемы IP67 Techno – это изделия легендарного итальянского производителя разъемов IP67 на мировом рынке, и многие крупнейшие компании, занимающиеся изготовлением светильников, используют именно их продукцию. Или использовали?
Дело в том, что производителей оборудования для АХО не так уж много по всему миру, и что-то менять в своей продукции, если все и так работает, они и не планируют. Производителей же решений для уличного и промышленного оборудования гораздо больше, и встретить там разъемы Techno сегодня уже крайне сложно по следующим причинам:
1) Количество всегда переходит в качество – китайцы уже полностью изучили итальянцев и исправили в своих разъемах все детские ошибки, как свои, так и итальянские.
2) Стоимость разъемов Techno многократно выше «китайца» с наилучшим качеством.
3) Это кусок пластмассы, а не космический корабль или электрокар (которых, кстати, у китайских производителей больше, чем у «Теслы») – просто у китайцев дошли руки до этой нишевой темы, и они полностью ее закрыли.
Итак, представляем китайского производителя разъемов IP67 – компанию Weichat, у которой множество своих зарегистрированных патентов и высококлассный продукт из качественного сырья по цене ультрадешевых IP67-разъемов с радиорынка из переработанной вторички.
На рис. 1 представлен разъем в разборе. Следует отметить, что разъем может быть один, а применяя недорогие силиконовые уплотнители различного сечения, можно тем самым уменьшить номенклатуру разъемов под разные диаметры кабелей.

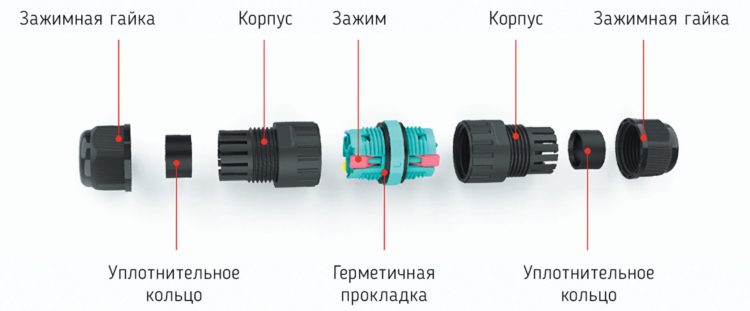

Рис. 1. Типовой разъем IP67 в разборе
Наиболее популярные разъемы на рынке светотехники имеют в зависимости от типа применения (питание безопасно или 230 В, цифровой интерфейс присутствует или нет и т. п.) от двух до шести контактов.
В ассортименте компании Weichat разъемы как с привычными винтовыми соединениями (рис. 2), так и с рычажным зажимом (рис. 3).

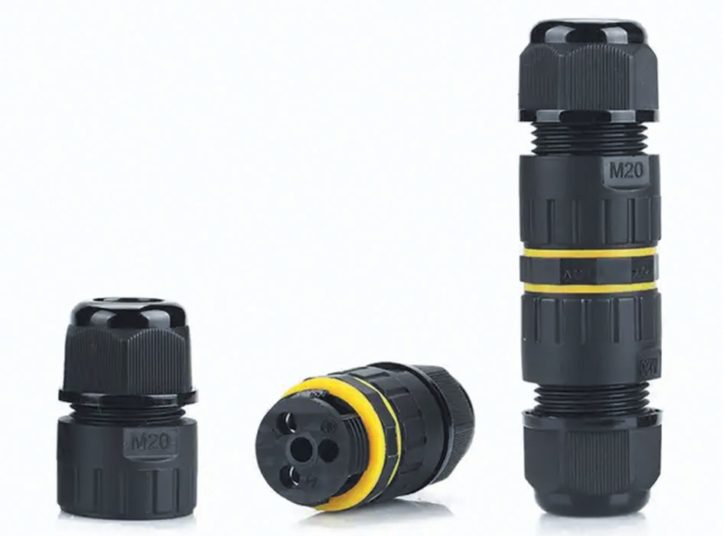

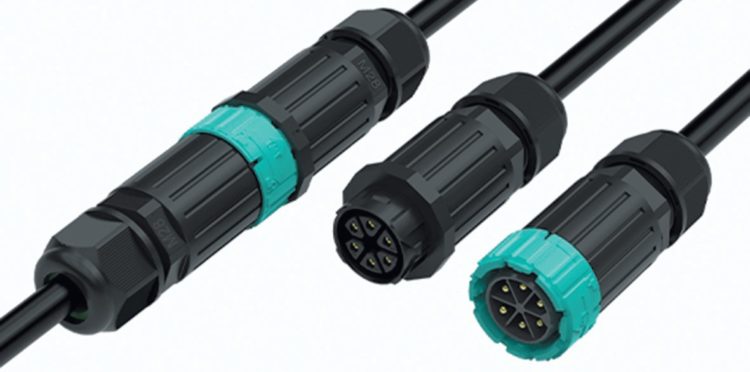

Рис. 2. Двухконтактный винтовой разъем

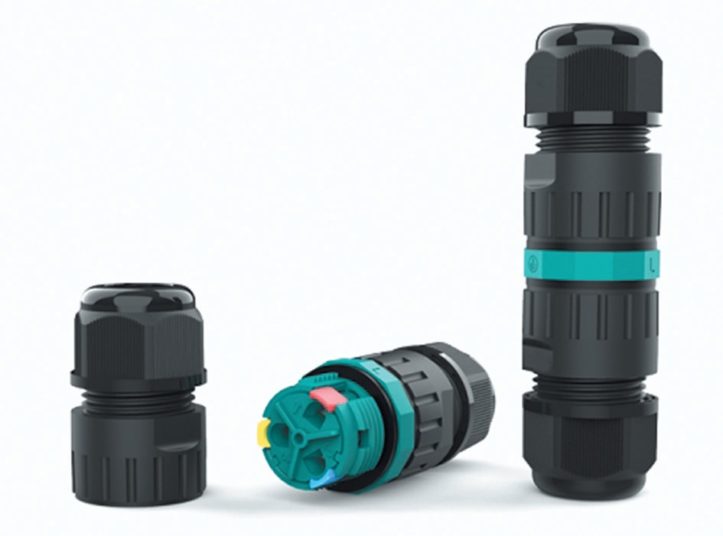

Рис. 3. Трехконтактный разъем с рычажными зажимами
Двухконтактные разъемы применяются в низковольтных светильниках без управления, с безопасным напряжением питания 12, 24, 36 или 48 В.
Трехконтактные разъемы – самые популярные на рынке. Предназначены для светильников с напряжением питания 230 В или для управляющей линии DMX/RDM.
Многоразовые рычажные зажимы – это, конечно, подарок с небес на несчастные, вечно во всем виноватые головы монтажников и конструкторов. Ведь по мнению «светотехнической элиты», состоящей из светодизайнеров и проектировщиков, вечно все не работает именно из-за кривых рук и бестолковости работяг.
По сравнению с винтовыми, рычажковые зажимы имеют ряд преимуществ:
- — позволяют осуществить быстрый монтаж;
- — не надо прикладывать специальный инструмент к светильнику, в том числе шестигранники или тонкие отвертки;
- — не надо переживать, насколько хорошо винт закрутил монтажник и нет ли холодного контакта дребезг);
- — защита от дурака – если провод не зажать в разъеме, то разъем не закроется.
Четырехконтактные разъемы применяются мало, так как экран DMX и минус питания допускается соединять только в редких случаях.
Пятиконтактные разъемы используются в светильниках с безопасным напряжением питания 12–48 В и управляющей линией DMX/RDM (рис. 4). В светильниках с напряжением питания 230 В почти не применя ются, так как экран DMX и заземление 220 В предусматривает соединение только в редких случаях.

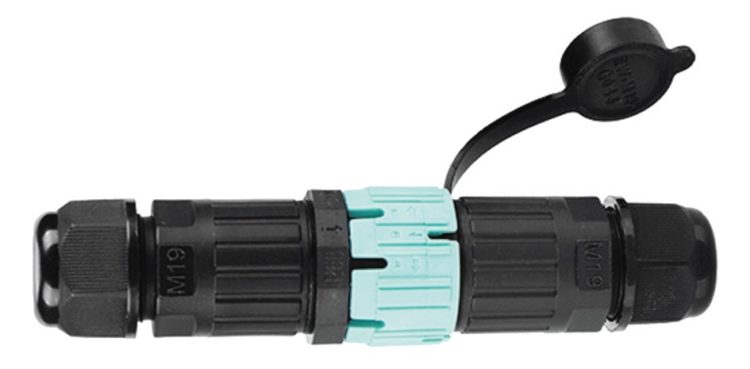

Рис. 4. Пятиконтактный разъем с байонетным соединением
Шестиконтактные разъемы применяются в светильниках с напряжением питания 230 В и управляющей линией DMX/RDM (рис. 5).

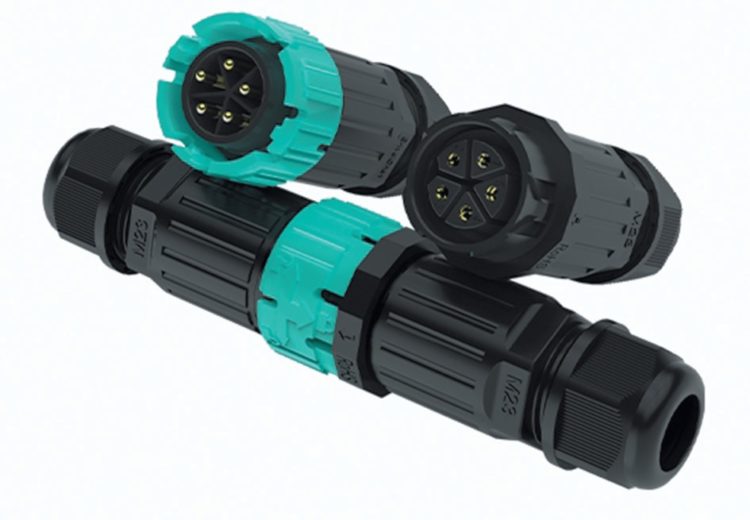

Рис. 5. Шестиконтактный разъем с байонетным соединением
РАЗЪЕМЫ С ЗАЩИТОЙ IP67
Разъемы с защитным силиконовым колпачком (рис. 6) обеспечат герметичность до монтажа на объекте и защитят кабельный вывод от воды, пока кабель не будет подключен.

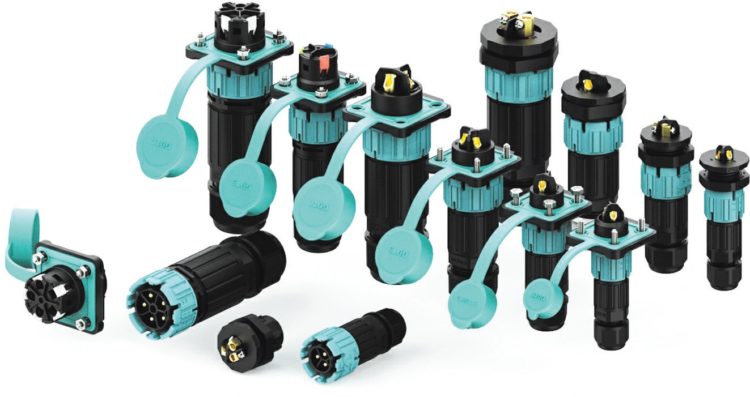

Рис. 6. Разъем на кабель с IP67 и с защитной силиконовой крышкой
Рис. 7. Разъемы на корпус светильника с IP67
Разъемы для крепления на корпус светильника (кабель–блок, рис. 7) также выпускаются с защитными колпачками.
Разъемы на винтах или рычажковыми зажимами используются для сборки промышленных (рис. 8) и тепличных светильников (рис. 9).

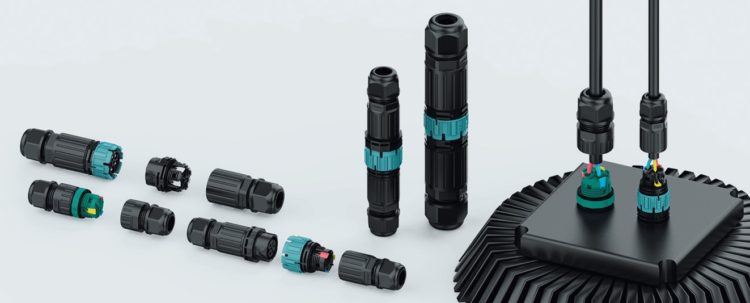

Рис. 8. Разъемы IP67 на корпусе промышленного светильника
Рис. 9. Разъемы IP67 на корпусе модульного тепличного светильника
Вместо предисловия
Уход производителей комплектующих известных западных брендов с российского светотехнического рынка привел к временному образованию вакуума, который на сегодня уже практически полностью устранен.
Исключением остаются полупроводники STM, ONsemi, TI и т. п. – микроконтроллеры, корректоры мощности и силовые ключи, являющиеся основой любого качественного блока питания.
Поэтому такие комплектующие завозят параллельным импортом для российских производителей, поскольку попытка заменить их аналогами китайских производителей приводит к кратному увеличению рисков получить некачественные изделия. А попытка заменить их готовыми модулями, изготовленными в Китае, но с надписью «Developed in Russia», для получения сертификата происхождения СТ-1, приводит к невероятному росту стоимости блока питания и невозможности использования этих БП на коммерческом рынке.
*При написании статьи мы не преследовали рекламных целей, а хотели помочь конструкторам сэкономить время в поиске и подборе по-настоящему качественных и доступных (как по цене, так и по срокам поставки) разъемов от ответственного производителя со своими собственными патентами на узлы и конструкции. Используйте только качественные комплектующие, и успех вам гарантирован.
